招金摸天股份有限公司

硫化氢气体检测报警器安装方案

一．项目背景及需求

    因其生产车间易硫化氢等有毒气体，所以存在一定安全隐患，故需要在所相关区域安装硫化氢有毒气体检测报警仪，有效保证了现场及人员安全，使得安全系数提高！

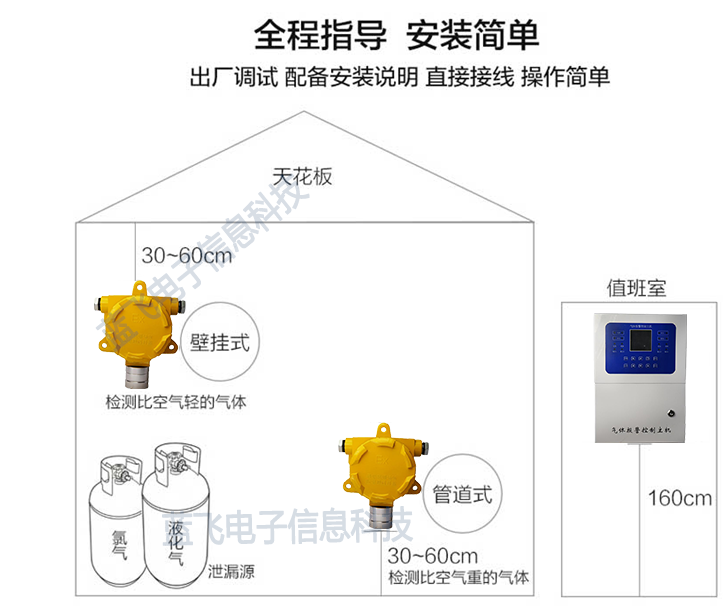

 根据《可燃气体和有毒气体检测报警设计规范》【GB50493-2009条文说明】检测比空气重的硫化氢有毒气体，检测仪安装在距离地面30-1500px的位置，且与释放源的水平距离适当减小至5m以内，且传感器部位向下。

 检测仪应安装在无冲击、无振动、无强磁场干扰、易于检修的场所，安装的探头地点与周边管线或设备之间应留有不小于0.5米的净空和出入通道。

二．设计方案

   探测器安装现场经常性有工作人员，为安全起见，所以建议贵公司使用声光款式（或者是数显声光款式也可）的探测器，以下方案按照声光款式探测器进行说明。

总厂二楼

反应罐数目：13个

反应罐区：总线制主机+7台声光款硫化氢气体探测器

所用线长度（400米：屏蔽双绞线RVVSP2*0.5   国标线RVV2*1）

总厂三楼

反应罐数目：31+5（夹层）

反应罐区：总线制主机+16台声光款硫化氢气体探测器

所用线长度（600米:屏蔽双绞线RVVSP2*0.5   国标线RVV2*1）

夹层：四路主机+03台声光款硫化氢气体探测器

（所用线长度（50米3*1.0规格线）

分厂一楼

反应组数目：（4个）

     反应组区：二路主机+2台声光款硫化氢气体探测器

所用线长度（50米3*1.0规格线）

分厂二楼

反应组数目：（10个）

反应组区：六路主机+5台声光款硫化氢气体探测器

所用线长度（100米3*1.0规格线）

统计： 硫化氢探测器数目：33台

 分线制硫化氢控制主机数目：3台

 总线制硫化氢控制主机数目：2台

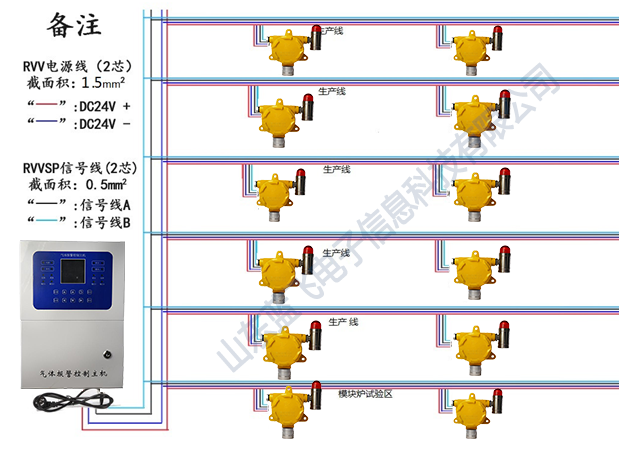

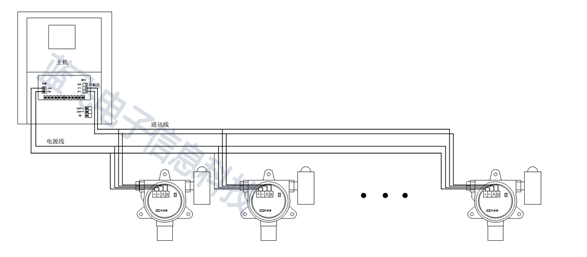

具体安装连接方式图如下：

二．售后及客户服务流程

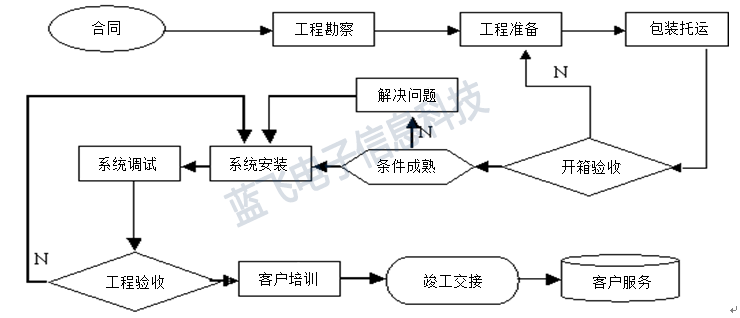

规范的项目服务流程是工程项目成功实施和安全运行的必要条件，山东蓝飞电子信息科技有限公司从客户项目的启动到项目验收交付以及售后服务都有一整套严格的流程，以保障客户长远利益。

         客户服务

技术支持

为用户提供全面的售前、售中和售后的技术服务和技术支持：针对用户的需求设计高性价比的解决方案、打造优良的工程项目、协助用户维护使用分析仪器。用户随时拨打公司技术支持中心电话，我们将在短的时间内做出响应，为用户解决各种技术问题。

客户培训

免费为客户提供专业的技术培训。我们为客户制定了专门、全面的培训方案，制作了针对性的技术和产品培训教程。

快速响应

公司严格的24小时复命制保证快速响应贵司要求。
